一.机器的用途及特点

1、机器用途

PY-15A热收缩包装机是基于包装膜受热收缩的特性而设计制造的高效率、连续作业的全新包装设备，它可将单个PET饮料瓶或其它类似物品自动排列、集合成组、然后用收缩膜进行包裹，最后经加热收缩、冷却定型形成集合包装，包装后的产品捆绑牢固，外型规整、美观，开启方便。因此被广泛应用于食品、药品、化工及其它轻工产品等行业。

2、机器特点

1)收缩和封切温度自动控制，并可依据需要改变。

2)恒温式封切刀，表面喷涂特氟龙，切口平整、牢固。

3)可编程控制器（PLC）控制。

4)触摸屏操作，界面友好，便于人机交流及操控。

5)无托底包装，可适合不同瓶径及不同组合的包装。

6)操作简单、维修方便。

一、主要技术参数

1)包装效率：12-15包/分

适用于纸箱包装以及圆形容器，如玻璃瓶、PE瓶、易拉罐。

2)工作电压：三相五线制380V/50-60Hz

3)机器所用压缩空气气源：0.7-0.9mpa

4)耗气量：100NL/min

5)收缩室：L×W×H=2400×1000×500（mm）

6)封切温度：180℃-220℃

7)收缩温度：200℃-220℃

8)包装材料：PE

膜卷宽度：≤580mm

薄膜厚度：0.06-0.12mm

膜卷直径：≤400mm

9)工作噪音：≤65DB

10)总功率：29KW

11)总重：2500kg

12)外形尺寸：L×W×H=96000×1400×2100mm

二、工作原理及工艺流程

1、工作原理

DLL-15A热收缩膜包装机是基于包装膜受热收缩的特性，利用光电开关传感器在线检测，采集信号由PLC（可编程控制器）程序集中控制处理，采用输送带连续式进瓶，分瓶板分列，闸门式分组，连续推杆推瓶裹膜，加热切刀封切成包，加热通道收缩冷风冷却定型等机构来完成整个包装全过程。

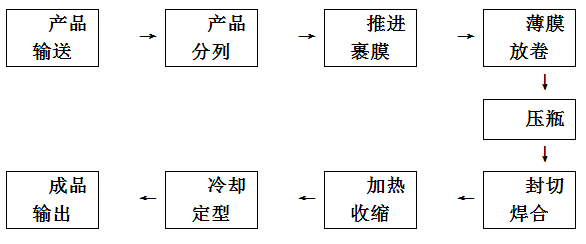

2、工艺流程：（见图一）
